Ketika datang ke teras magnet yang digunakan dalam pelbagai aplikasi elektronik, teras nizn ferit dan teras ferit MNZN adalah dua pilihan popular. Sebagai pembekal teras Nizn Ferit, saya mempunyai pengetahuan mendalam tentang bahan -bahan dan perbezaan mereka. Dalam blog ini, saya akan meneroka perbezaan antara teras nizn ferit dan teras ferit MNZN dari pelbagai aspek, termasuk komposisi, sifat magnet, sifat elektrik, dan aplikasi.
Komposisi
Perbezaan asas antara teras ferit Nizn dan MNZN terletak pada komposisi kimia mereka. Teras ferit Nizn terutamanya terdiri daripada nikel (Ni), zink (Zn), dan oksida besi (Fe). Formula umum untuk nizn ferit boleh ditulis sebagai (niₓzn₁₋ₓ) fe₂o₄, di mana nilai x boleh berbeza -beza bergantung kepada gred tertentu dan sifat yang dikehendaki.
Sebaliknya, teras ferit mnzn terdiri daripada mangan (Mn), zink (Zn), dan besi (Fe) oksida, dengan formula umum (mnₓzn₁₋ₓ) fe₂o₄. Ion logam yang berbeza dalam kedua -dua jenis teras ferit ini membawa kepada sifat fizikal dan kimia yang berbeza.
Sifat magnet
Magnetisasi tepu
Teras ferit MNZN biasanya mempunyai magnetisasi tepu yang lebih tinggi berbanding dengan teras ferit NIZN. Magnetisasi tepu adalah ketumpatan fluks magnet maksimum yang dapat dicapai oleh bahan magnet di bawah medan magnet yang digunakan. Magnetisasi ketepuan yang lebih tinggi bermakna teras ferit MNZN boleh mengendalikan medan magnet yang lebih besar sebelum mencapai ketepuan. Harta ini menjadikan teras ferit MNZN sesuai untuk aplikasi di mana pengendalian kuasa tinggi diperlukan, seperti transformer kuasa dalam bekalan kuasa.
Teras ferit Nizn, dengan magnetisasi tepu yang lebih rendah, lebih sesuai untuk aplikasi di mana kekuatan medan magnet agak rendah. Sebagai contoh, mereka sering digunakan dalam aplikasi frekuensi radio (RF) di mana medan magnet biasanya lemah.
Kebolehtelapan
Kebolehtelapan adalah ukuran betapa mudahnya bahan magnet dapat dimagnetkan. Teras ferit MNZN umumnya mempunyai kebolehtelapan awal yang tinggi, yang boleh berkisar antara beberapa ratus hingga beberapa ribu. Kebolehtelapan yang tinggi ini membolehkan teras ferit MNZN untuk memakan tenaga magnet dengan cekap, menjadikannya sesuai untuk aplikasi frekuensi rendah seperti induktor kuasa dan transformer yang beroperasi pada frekuensi di bawah 1 MHz.

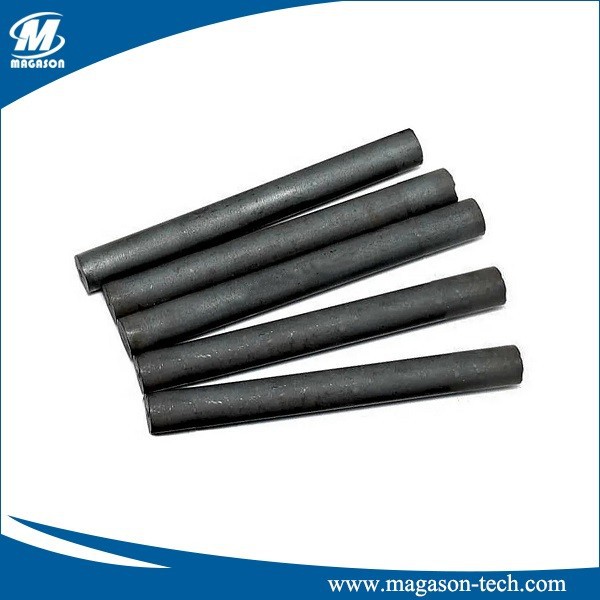

Teras ferit Nizn mempunyai kebolehtelapan awal yang lebih rendah berbanding dengan teras ferit MNZN, biasanya dalam julat beberapa puluhan hingga beberapa ratus. Walau bagaimanapun, teras nizn ferit mengekalkan sifat magnet mereka ke atas julat kekerapan yang lebih luas. Mereka boleh beroperasi pada frekuensi yang lebih tinggi, selalunya sehingga beberapa ratus MHz atau bahkan GHz, disebabkan oleh kerugian eddy yang lebih rendah pada frekuensi tinggi. Contohnya,Antena Rod FerriteBiasanya menggunakan teras nizn ferit kerana keupayaan mereka untuk bekerja dengan baik dalam julat RF.
Sifat elektrik
Resistiviti elektrik
Salah satu perbezaan yang paling ketara antara teras ferit NIZN dan MNZN adalah resistiviti elektrik mereka. Teras ferit NIZN mempunyai resistiviti elektrik yang tinggi, biasanya dalam urutan 10 ⁶ - 10 Ω · cm. Resistiviti yang tinggi ini mengurangkan kerugian semasa eddy, terutamanya pada frekuensi tinggi. Arus eddy diinduksi arus beredar dalam bahan magnet apabila ia terdedah kepada medan magnet yang berubah. Resistivity yang tinggi menyekat aliran arus eddy ini, menjadikan teras nizn ferit sesuai untuk aplikasi frekuensi tinggi.
Teras ferit MNZN mempunyai resistiviti elektrik yang agak rendah, biasanya dalam julat 1 - 100 Ω · cm. Resistiviti yang lebih rendah ini menjadikan mereka lebih mudah terdedah kepada eddy - kerugian semasa pada frekuensi tinggi. Akibatnya, teras ferit MNZN digunakan terutamanya dalam aplikasi frekuensi rendah di mana eddy - kerugian semasa kurang menjadi kebimbangan.
Pemalar dielektrik
Pemalar dielektrik bahan mempengaruhi kelakuannya dalam medan elektrik berselang -seli (AC). Teras ferit Nizn umumnya mempunyai pemalar dielektrik yang lebih rendah berbanding dengan teras ferit MNZN. Pemalar dielektrik yang lebih rendah bermanfaat dalam aplikasi RF kerana ia membantu mengurangkan gandingan kapasitif dan gangguan isyarat. Harta ini menjadikan teras Nizn Ferit sebagai pilihan yang lebih baik untuk aplikasi sepertiTeras klip kabel RFI EMI, di mana meminimumkan gangguan elektromagnet (EMI) adalah penting.
Aplikasi
Aplikasi Teras Ferrite Nizn

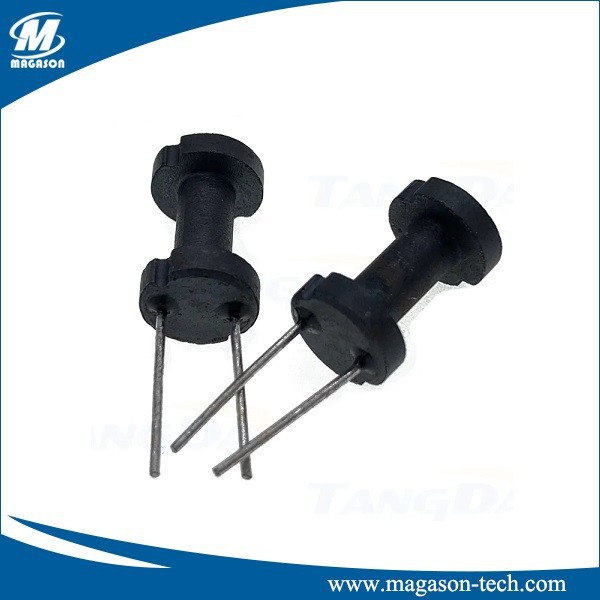

- Aplikasi RF: Oleh kerana resistiviti yang tinggi, kerugian eddy rendah, dan sifat magnet yang stabil pada frekuensi tinggi, teras ferit NIZN digunakan secara meluas dalam litar RF. Mereka digunakan dalam induktor RF, transformer, dan antena. Contohnya,Teras drum feritbiasanya digunakan dalam induktor RF untuk menyediakan induktansi dalam litar RF.
- Penindasan EMI: Teras ferit NIZN berkesan dalam menekan gangguan elektromagnet. Mereka boleh digunakan dalam bentuk klip kabel atau manik untuk mengurangkan bunyi dan gangguan dalam litar elektronik. TheTeras klip kabel RFI EMIadalah aplikasi biasa, yang boleh dengan mudah dipotong ke kabel untuk menyerap dan menindas isyarat RF yang tidak diingini.
Aplikasi Teras Ferrite MNZN
- Elektronik kuasa: Teras ferit MNZN adalah pilihan pertama untuk transformer kuasa, induktor, dan cawangan dalam bekalan kuasa. Magnetisasi ketepuan tinggi dan kebolehtelapan awal yang tinggi membolehkan mereka memindahkan dan menyimpan tenaga magnet dengan cekap pada frekuensi rendah. Mereka biasanya digunakan dalam bekalan kuasa mod suis (SMP) untuk menukar dan mengawal kuasa elektrik.
- Aplikasi audio: Dalam transformer audio, teras ferrite MNZN digunakan untuk pasangan isyarat audio di antara tahap yang berbeza dari penguat audio. Ciri -ciri frekuensi rendah mereka menjadikannya sesuai untuk mengendalikan julat frekuensi audio.
Kestabilan suhu
Kestabilan suhu teras magnet adalah faktor penting dalam banyak aplikasi. Teras ferit NIZN umumnya mempunyai kestabilan suhu yang lebih baik berbanding dengan teras ferit MNZN. Ciri -ciri magnet teras ferit Nizn berubah kurang dengan variasi suhu. Kestabilan ini sangat penting dalam aplikasi di mana suhu operasi boleh berubah -ubah dengan ketara, seperti dalam aplikasi elektronik automotif dan aeroangkasa.
Teras ferit MNZN lebih sensitif terhadap perubahan suhu. Magnetisasi ketepuan dan kebolehtelapan mereka boleh berbeza -beza dengan suhu, yang mungkin memerlukan pampasan tambahan atau langkah penyejukan dalam beberapa aplikasi untuk mengekalkan prestasi yang stabil.
Kos
Dari segi kos, teras nizn ferit pada umumnya lebih mahal daripada teras ferit MNZN. Bahan mentah yang digunakan dalam teras nizn ferit, seperti nikel, agak lebih mahal. Di samping itu, proses pembuatan teras nizn ferit, yang sering memerlukan kawalan yang lebih tepat untuk mencapai sifat frekuensi tinggi yang dikehendaki, juga menambah kos.
Walau bagaimanapun, keberkesanan kos teras ferit bergantung kepada aplikasi tertentu. Dalam aplikasi kekerapan yang tinggi di mana sifat unik Nizn Ferrite Core adalah penting, kos tambahan boleh dibenarkan oleh prestasi dan kebolehpercayaan yang lebih baik.
Kesimpulan
Ringkasnya, teras nizn ferit dan teras ferit MNZN mempunyai perbezaan yang berbeza dalam komposisi, sifat magnet, sifat elektrik, aplikasi, kestabilan suhu, dan kos. Sebagai pembekal teras Nizn Ferit, saya faham bahawa memilih teras ferit yang betul adalah penting untuk kejayaan reka bentuk elektronik. Nizn ferit teras cemerlang dalam aplikasi frekuensi tinggi kerana resistiviti yang tinggi, kekerapan - kestabilan jarak jauh, dan ciri -ciri suhu yang baik. Sebaliknya, teras ferit MNZN lebih sesuai untuk aplikasi kekerapan rendah, tinggi - tinggi kerana magnetisasi ketepuan tinggi dan kebolehtelapan awal.
Sekiranya anda mencari teras ferit Nizn yang berkualiti tinggi untuk RF, penindasan EMI, atau aplikasi kekerapan yang tinggi, saya menjemput anda untuk menghubungi saya untuk perolehan dan perbincangan lanjut. Saya dapat memberikan anda maklumat produk terperinci dan sokongan teknikal untuk membantu anda memilih teras Nizn Ferrite yang paling sesuai untuk keperluan khusus anda.
Rujukan
- "Buku Panduan Bahan Magnet"
- "Reka Bentuk dan Aplikasi Teras Ferrite"
- Pelbagai data data teknikal dari pengeluar teras ferit
