Hei ada! Sebagai pembekal induktor toroidal, saya telah mendapat banyak soalan sejak kebelakangan ini mengenai faktor -faktor yang mempengaruhi faktor kualiti komponen -komponen kecil yang bagus ini. Jadi, saya fikir saya akan duduk dan menulis catatan blog untuk berkongsi pandangan saya mengenai topik ini.
Mula -mula, mari kita dengan cepat mengatasi faktor kualiti (q) induktor. Secara ringkas, faktor kualiti adalah ukuran betapa efisien induktor adalah menyimpan tenaga dalam medan magnetnya berbanding dengan berapa banyak tenaga yang hilang sebagai haba. Nilai Q yang lebih tinggi bermakna induktor lebih cekap, yang pada umumnya merupakan perkara yang baik dalam kebanyakan aplikasi.
Sekarang, mari kita menyelam faktor -faktor yang boleh menjejaskan faktor kualiti induktor toroidal.
Bahan teras
Salah satu faktor yang paling penting yang mempengaruhi faktor kualiti adalah bahan teras. Bahan teras yang berbeza mempunyai sifat magnet yang berbeza, yang boleh memberi impak besar kepada prestasi induktor.

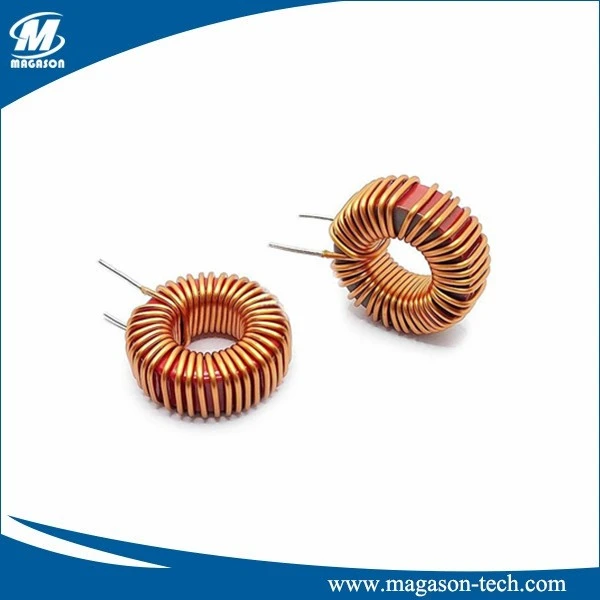

Sebagai contoh, teras ferit adalah pilihan yang popular untuk induktor toroidal kerana mereka mempunyai kebolehtelapan magnet yang tinggi. Ini bermakna mereka boleh menyimpan sejumlah besar tenaga magnet, yang membantu meningkatkan induktansi induktor dan, pada gilirannya, faktor kualitinya. Teras ferit juga mempunyai kerugian teras yang rendah pada frekuensi tinggi, yang sangat baik untuk aplikasi di mana induktor perlu beroperasi dengan cekap pada frekuensi tinggi. Anda boleh menyemak kamiInduktor teras toroidUntuk maklumat lanjut mengenai jenis induktor ini.
Sebaliknya, teras besi serbuk adalah pilihan lain. Mereka mempunyai kebolehtelapan magnet yang lebih rendah berbanding dengan teras ferit, tetapi mereka menawarkan linearity yang lebih baik dan kerugian teras yang lebih rendah pada frekuensi rendah. Ini menjadikan mereka pilihan yang baik untuk aplikasi di mana induktor perlu mengendalikan arus besar tanpa tepu.
Reka bentuk gegelung
Cara gegelung direka juga memainkan peranan penting dalam menentukan faktor kualiti induktor toroid. Bilangan giliran dalam gegelung, tolok dawai, dan teknik penggulungan semuanya memberi impak kepada prestasi induktor.
Bilangan giliran dalam gegelung secara langsung berkaitan dengan induktansi induktor. Secara amnya, peningkatan jumlah giliran akan meningkatkan induktansi, yang boleh membawa kepada faktor kualiti yang lebih tinggi. Walau bagaimanapun, ada perdagangan - di sini. Apabila bilangan giliran meningkat, rintangan gegelung juga meningkat, yang boleh menyebabkan lebih banyak tenaga hilang sebagai haba dan menurunkan faktor kualiti. Jadi, penting untuk mencari keseimbangan yang betul.
Tolok wayar adalah satu lagi faktor penting. Kawat tebal mempunyai rintangan yang lebih rendah, yang bermaksud kurang tenaga hilang sebagai haba. Ini dapat membantu meningkatkan faktor kualiti induktor. Walau bagaimanapun, menggunakan dawai tebal juga mengambil lebih banyak ruang, yang boleh menjadi masalah dalam aplikasi di mana saiz adalah kekangan.
Teknik penggulungan juga boleh menjejaskan faktor kualiti. Gegelung luka yang baik dengan giliran yang ketat dan jarak yang betul di antara giliran dapat mengurangkan kapasitans parasit antara giliran. Kapasiti parasit boleh menyebabkan induktor bergema pada frekuensi yang lebih rendah dan mengurangkan faktor kualitinya pada frekuensi yang lebih tinggi.
Kekerapan operasi
Kekerapan di mana induktor toroidal beroperasi mempunyai kesan yang signifikan terhadap faktor kualitinya. Pada frekuensi rendah, kerugian teras biasanya rendah, dan rintangan gegelung adalah faktor utama yang mempengaruhi faktor kualiti. Apabila kekerapan meningkat, kerugian teras mula menjadi lebih penting. Bahan teras yang berbeza mempunyai tindak balas frekuensi yang berbeza, jadi penting untuk memilih bahan teras yang tepat untuk kekerapan operasi aplikasi.
Sebagai contoh, teras ferit yang sesuai untuk aplikasi frekuensi tinggi kerana mereka mempunyai kerugian teras yang rendah pada frekuensi tinggi. Walau bagaimanapun, pada frekuensi yang sangat tinggi, walaupun teras ferit boleh mula mengalami kerugian yang besar, yang dapat mengurangkan faktor kualiti induktor.
Suhu
Suhu juga boleh memberi kesan kepada faktor kualiti induktor toroidal. Apabila suhu meningkat, rintangan gegelung meningkat, yang boleh menyebabkan lebih banyak tenaga hilang sebagai haba dan menurunkan faktor kualiti. Di samping itu, sifat magnet bahan teras juga boleh berubah dengan suhu. Sesetengah bahan teras lebih suhu - stabil daripada yang lain, jadi penting untuk memilih bahan teras yang dapat mengekalkan prestasinya di atas julat suhu yang diharapkan dari aplikasi.
Medan magnet luaran
Medan magnet luaran boleh mengganggu medan magnet induktor toroidal dan mempengaruhi faktor kualitinya. Sekiranya induktor terdedah kepada medan magnet luaran yang kuat, ia boleh menyebabkan fluks magnet dalam teras untuk memutarbelitkan, yang boleh menyebabkan peningkatan kerugian teras dan faktor kualiti yang lebih rendah. Untuk meminimumkan kesan medan magnet luaran, induktor boleh dilindungi atau diletakkan di lokasi di mana ia kurang berkemungkinan dipengaruhi oleh bidang ini.
Bias DC
Dalam aplikasi di mana induktor tertakluk kepada arus bias DC, faktor kualiti boleh terjejas. Arus bias DC boleh menyebabkan teras menjadi tepu, yang mengurangkan induktansi induktor dan, pada gilirannya, faktor kualitinya. Bahan teras yang berbeza mempunyai ciri ketepuan yang berbeza, jadi penting untuk memilih bahan teras yang dapat mengendalikan arus bias DC yang diharapkan tanpa tepu.

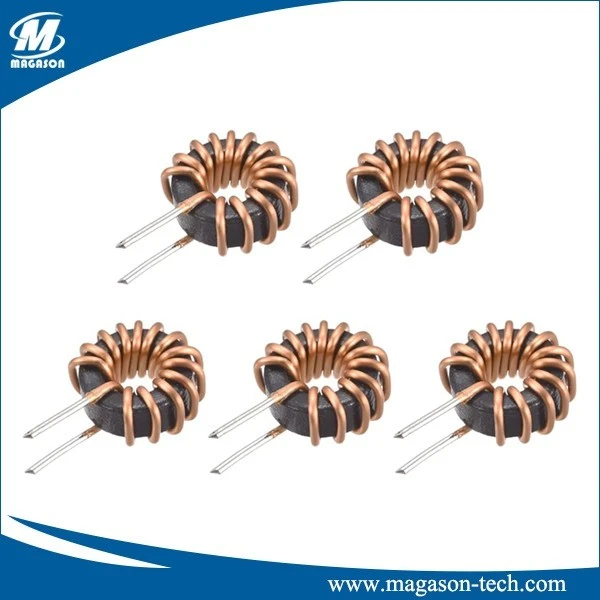

Oleh itu, di sana anda memilikinya - faktor utama yang boleh menjejaskan faktor kualiti induktor toroidal. Sebagai pembekal, kami memahami pentingnya faktor -faktor ini dan bekerja keras untuk merekabentuk dan mengeluarkan induktor toroidal yang menawarkan faktor berkualiti tinggi untuk pelbagai aplikasi. Sekiranya anda berada di pasaran untuk induktor toroidal dan ingin membincangkan keperluan khusus anda, jangan ragu untuk menjangkau kami. Kami lebih senang membantu anda mencari induktor yang sesuai untuk keperluan anda. Anda juga boleh menyemak kamiInduktor gegelung toroidalUntuk lebih banyak pilihan.
Rujukan
- "Buku Panduan Reka Bentuk Induktor" oleh Kolonel William T. McLyman
- "Reka Bentuk Litar RF" oleh Chris Bowick
