Jenis am ferit magnet lembut ini boleh dihasilkan dalam beberapa gred berbeza yang jauh berbeza dengan mengubah komposisi dan pemprosesannya. Kebolehtelapan relatif awal (pada 25 darjah) boleh berkisar antara beberapa ratus hingga dua puluh ribu. Ketepuan (pada 25 darjah ) berjulat dari 3.2 hingga 5 kilogauss. Gred bahan telah dibangunkan untuk kumpulan aplikasi tertentu seperti kuasa, jalur lebar, penapisan EMI/RFI, penapisan riak, penalaan dan lain-lain. Julat frekuensi yang berguna untuk kebanyakan bahan ini ialah 1MHz dan kurang (dengan penyahkadaran ketumpatan fluks yang sesuai), tetapi sesetengah jenis menghampiri 9MHz. Ferit zink mangan mempunyai keliangan yang sangat rendah.

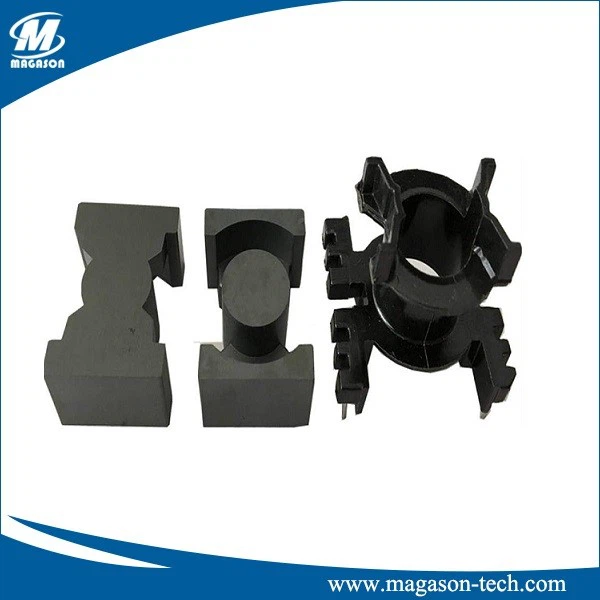

Teras ferit magnet lembut MnZn digunakan terutamanya untuk pengubah padat dan teras ferit magnet lembut kebolehtelapan tinggi MnZn untuk pengubah denyut komunikasi digital (pengubah isyarat).
| JENIS TERAS | Dimensi(mm) | Parameter Berkesan | |||||||||||
| A | B | C | D | E(min) | F | I |
C1 (mm-1) |
Ae(mm2) | Le(mm) | Ve(mm3) | AL±25%(nH/N2) | Berat(g) | |
| EI 12.5 | 12.4±0.3 | 7.4±0.15 | 4.85±0.2 | 2.4±0.1 | 8.8 | 5.10±0.1 | 1.5±0.1 | 1.477 | 14.40 | 21.3 | 308 | 1200(p2) | 1.8 |
| EI 16 | 16.0±0.3 | 12.7±0.2 | 5.0-0.4 | 4.0±0.3 | 11.6 | 10.80±0.2 | 2.0±0.2 | 1.79 | 19.8 | 34.6 | 670 | 1100(p2) | 3.0 |
| EI 19 | 20.0±0.4 | 13.55±0.3 | 5.0±0.2 | 4.55±0.2 | 14.3 | 11.30±0.15 | 2.3±0.2 | 1.629 | 24.0 | 39.6 | 950 | 1400(p2) | 4.9 |
| EI 22 | 22.0±0.5 | 15.0±0.25 | 5.75±0.25 | 5.75±0.3 | 15.75 | 10.55±0.25 | 4.5±0.3 | 0.94 | 42.0 | 39.3 | 1630 | 2400(p2) | 10.7 |
| EI 22B | 22.0±0.5 | 14.7±0.3 | 5.75±0.25 | 5.75±0.25 | 15.75 | 10.8±0.2 | 4.0±0.2 | 1.127 | 37.0 | 41.8 | 1550 | 2000(p2) | 8.7 |
| EI 25 | 25.3±0.5 | 16.15±0.25 | 6.75±0.25 | 6.50±0.3 | 19.0 | 13.25±0.25 | 2.7±0.2 | 1.146 | 41.0 | 47.0 | 1927 | 2140(p2) | 9.8 |
| EI 26 | 26.0±0.5 | 16.15±0.25 | 6.75±0.25 | 6.50±0.3 | 19 | 13.25±0.25 | 2.7±0.2 | 1.003 | 46.86 | 47.0 | 2202 | 2300(p2) | 9.6 |
| ... | ... | ||||||||||||
ciri:
- kebolehtelapan awal yang tinggi
- ketumpatan fluks tinggi
Permohonan:
- teras magnet, kepala magnet dan antena induktor, pengubah dan penapis boleh dibuat.
