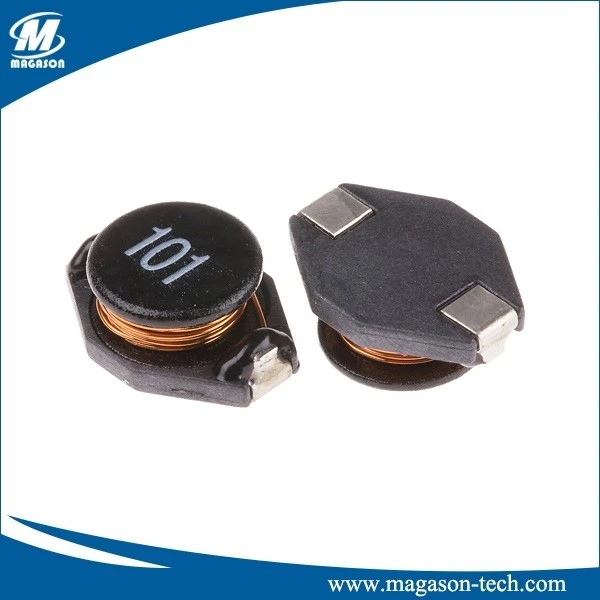

Induktor pelekap permukaan luka wayar direka bentuk untuk aplikasi yang memerlukan arus tinggi dalam pakej kecil berprofil rendah. Induktor kuasa terlindung SMD arus tinggi dengan pembinaan teras serbuk besi homogen. Kearuhan berjulat dari 0.1 hingga 47 µH dan julat arus tepu dari 3 hingga 120 A.
Induktor pelekap permukaan luka wayar yang digunakan dalam antara muka bekalan kuasa dan pada transceiver CAN harus dilindungi komponen pelekap permukaan yang mampu mengendalikan arus tinggi. Perumahan terlindung arus tinggi SMD induktor kuasa membantu mencapai tahap EMI rendah yang diperlukan dalam reka bentuk automotif. Sebagai salah satu komponen teras pembangunan elektronik automotif, juga digunakan secara meluas dalam navigasi automotif, BMS, ECU, sensor letak kereta dan lampu LED. Induktor pelekap permukaan luka wayar mempunyai pelbagai aplikasi, sebagai tambahan kepada komputer, telefon bimbit, bekalan kuasa, pelayan dan medan lain, ia juga digunakan dalam kenderaan elektrik tenaga baharu.
Induktor SMD dengan ketinggian 5.0mm. Kelebihan induktor pelekap permukaan luka dawai yang dibentuk adalah untuk menyokong arus puncak yang tinggi tanpa ketepuan, ketumpatan fluks magnet tepu yang luar biasa dan prestasi cemerlang untuk mengelakkan pemanasan sendiri dalam saiz kecil. Untuk induktor SMD terlindung profil rendah ini, saiznya hanya 7.6x6.9x5.0mm tetapi boleh membawa sehingga 8.5Amps. Bandingkan dengan induktor terlindung pemasangan ferit, induktor serbuk besi acuan SMD mempunyai lengkung tepu lembut, penurunan kearuhan yang lebih perlahan condong pada arus Isat dan pemanasan sendiri yang lebih rendah. Walau bagaimanapun, julat kearuhan yang tersedia untuk induktor kuasa acuan adalah lebih kecil.
| Siri | Dimensi(mm) | |||||||
| AMmax. | BMax. | CMax. | D | E | F Ruj. | G Ruj. | H Ruj. | |
| SMC0415 | 4.9 | 4.5 | 1.5 | 1.0±0.3 | 1.5±0.5 | 2.3 | 4.9 | 2.1 |
| SMC0420 | 4.9 | 4.5 | 2.0 | 1.0±0.3 | 1.5±0.5 | 2.3 | 4.9 | 2.1 |
| SMC0520 | 5.9 | 5.2 | 2.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0530 | 5.9 | 5.2 | 3.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0550 | 5.9 | 5.2 | 5.0 | 1.0±0.3 | 2.0±0.5 | 2.5 | 7.0 | 3.0 |
| SMC0618 | 5.9 | 7.0 | 1.8 | 1.5±0.5 | 3.0±0.3 | 3.4 | 7.3 | 3.7 |
| SMC0620 | 7.8 | 7.0 | 30 | 1.5±0.5 | 3.0±0.3 | 3.4 | 7.3 | 3.7 |
Pengenalan Pengeluaran
SMC 0603 L Z - 150 M
a b c d e f
a: Nama siri
b: Dimensi produk (axc)
c: Cara pengedap (L: pengedap sejuk Y: Pengedap haba)
d: Arah huruf
e: Nilai Kearuhan (1R0 : 1.0uH; 100 : 10uH; 101 : 100uH)
f: Toleransi Kearuhan (K:10%; M: 20%; N:30%)
CIRI-CIRI
- Struktur pelindung magnetik, litar magnet tertutup, rintangan kuat terhadap gangguan elektromagnet (EMI), dengungan ultra-rendah, dan boleh dipasang pada ketumpatan tinggi.
- Die-casting serbuk aloi kehilangan rendah, impedans rendah, tiada hujung plumbum, kapasiti parasit kecil.
- Struktur sekeping, pepejal dan teguh, ketebalan produk yang tepat, pencegahan karat yang tahan lama.
- Saiz kecil, arus besar, dan masih mengekalkan ciri arus kenaikan suhu dan arus tepu yang sangat baik dalam persekitaran frekuensi tinggi dan suhu tinggi.
- Pemilihan bahan yang indah, mutu kerja yang halus dan liputan frekuensi operasi yang luas (sehingga 5MHz dan ke atas).
PERMOHONAN
- Penindasan bunyi isyarat berkelajuan rendah dalam komputer dan peralatan persisian, peralatan audio dan video seperti DVD, kamera, TV LCD, peralatan komunikasi, automasi pejabat dan peralatan elektronik lain.
